Postby spade » 07 Sep 2016, 13:11

Kad aero būtina, buvo aišku metų prieš 5 - tereikėjo pažiūrėt, kad užsieniuose vyksta :) Man išvis keista, kaip Poškus su praktiškai plika mašina važinėja :D

Bet anyway - tie spliterio šonai, tai imho yra tas pats step1 - jei dėt spliterį, tai iškart bent su minimaliais vertikaliais bortais. Dabar net lėktuvai su wingletais visi ;)
DelSolSohcVtec BlueberryBeeProject
e91
IbizaTDI [abandoned]
SV650S [crashed]
WRXwagon [stolen]
LTSR.LT [dead]

Why waste time learning when ignorance is instantaneous?

User avatar
ard
Posts: 2162
Joined: 26 Feb 2006, 12:14
Location: Vilnius
Contact:

Re: Project: Mazda MX5 Miata + K24 for Time Attack and Hairdressing

Postby ard » 07 Sep 2016, 14:46

spade wrote:Man išvis keista, kaip Poškus su praktiškai plika mašina važinėja :D

nesutikčiau, pas jį daug aero dalykų. visksa subtiliai padaryta bet "agresijos"

miatos atveju aero toks dalykas kad jis veikia būdamas ten kur turi būt. Lygiai taip pat jis gali veikt priešingai būdamas ne ten kur turi būt (blogi atakos kampai, bloga pozicija ir t.t.)
pirmas žingsnis turėt veikiančią platformą (su įrodymais kad tai veikia - gripas/šiknos pojūtis/pagerėję laikai) ir tada nuo ten eit pas wingletus/canardsus/airdamą.
sutinku, nesudėtinga tai padaryt, bet mes kai absoliutūs newbsai tokiuose dalykuose tai baby steps :)

daug pavyzdžių kai gerus sprendimus daro ant blogo pagrindo ir visas sprendimas kaip visuma yra neveikiantis. pilna durnių su iniciatyva kurie sukuria anekdotinius dalykus vien tam, kad jie būtų padaryti, atrodo badass, realiai šūdas.

geriau lėčiau bet užtikrintai. taigi madinga vėluot :)
Team Beat - teambeat.lt
Eat, sleep, BOOST - eatsleepboost.lt

"In God we trust, all others bring data." - W. Edwards Deming

User avatar
spade
Posts: 5006
Joined: 04 Apr 2003, 14:19
Location: Vilnius

Re: Project: Mazda MX5 Miata + K24 for Time Attack and Hairdressing

Postby spade » 07 Sep 2016, 20:18

ard wrote:
spade wrote:Man išvis keista, kaip Poškus su praktiškai plika mašina važinėja :D

nesutikčiau, pas jį daug aero dalykų. visksa subtiliai padaryta bet "agresijos"
Nesutik - Tavo reikalas :)
Tiesiog su tiek arklių imho jau senai turėtų būt "lėktuvas".

miatos atveju aero toks dalykas kad jis veikia būdamas ten kur turi būt. Lygiai taip pat jis gali veikt priešingai būdamas ne ten kur turi būt (blogi atakos kampai, bloga pozicija ir t.t.)
pirmas žingsnis turėt veikiančią platformą (su įrodymais kad tai veikia - gripas/šiknos pojūtis/pagerėję laikai) ir tada nuo ten eit pas wingletus/canardsus/airdamą.
sutinku, nesudėtinga tai padaryt, bet mes kai absoliutūs newbsai tokiuose dalykuose tai baby steps :)

daug pavyzdžių kai gerus sprendimus daro ant blogo pagrindo ir visas sprendimas kaip visuma yra neveikiantis. pilna durnių su iniciatyva kurie sukuria anekdotinius dalykus vien tam, kad jie būtų padaryti, atrodo badass, realiai šūdas.
Taip. Bet nereikia tik iš to eilini kartą ezoterinės mistikos daryt - jau buvo daroma iš galios, paskui iš pakabų... ;) Pats sakai, kad dabar tai ne stebuklas.
Detalės visad svarbios, bet stambūs dalykai išlieka stambiais.

Ką būtent Tavo nuomone spliteris daro?
DelSolSohcVtec BlueberryBeeProject
e91
IbizaTDI [abandoned]
SV650S [crashed]
WRXwagon [stolen]
LTSR.LT [dead]

Why waste time learning when ignorance is instantaneous?

User avatar
ard
Posts: 2162
Joined: 26 Feb 2006, 12:14
Location: Vilnius
Contact:

Re: Project: Mazda MX5 Miata + K24 for Time Attack and Hairdressing

Postby ard » 08 Sep 2016, 13:28

spade wrote:Ką būtent Tavo nuomone spliteris daro?

neleidžia priešbamperiniam high pressure orui patekt po mašina ir taip didina poautomobilinio ir viršautomobilinio oro srautų slėgių skirtumą.
nemistifikuoju sprendimų, tiesiog nežinau kaip juos reikia padaryt teisingai ir įsitikint kad jie veikia taip, kaip turi veikt.
Team Beat - teambeat.lt
Eat, sleep, BOOST - eatsleepboost.lt

"In God we trust, all others bring data." - W. Edwards Deming

User avatar
spade
Posts: 5006
Joined: 04 Apr 2003, 14:19
Location: Vilnius

Re: Project: Mazda MX5 Miata + K24 for Time Attack and Hairdressing

Postby spade » 08 Sep 2016, 15:57

Tai visa mano "gili" mintis ir buvo, kad net ir nedideli sideplate'ai trukdytų srautui nuslysti kraštuose ir palindineti po spliteriu - milžiniško pliuso matyt jokio nebūtų, bet kažkokių grėsmių aš nelabai įžiūriu.
Ten gal ir airdam'ą reiktų pratempt iki šonų, kad ratai atsidurtų jo šešėlyje, nes dabar srautas, kiek aš suprantu, nuslydęs spliteriu į automobilio šoną yra besisukančio rato stumiamas lysti po automobiliu...

Bet anyway - Jūs darot kaip Jums atrodo teisinga. Aš tik šiaip savo mintis išsakau iš to kiek aš (nedaug) suprantu apie automobilius :)

O kaip įsitikint... na nežinau - gal siūlus lipdyt? Nebandėt pažiūrėt kas darosi?
DelSolSohcVtec BlueberryBeeProject
e91
IbizaTDI [abandoned]
SV650S [crashed]
WRXwagon [stolen]
LTSR.LT [dead]

Why waste time learning when ignorance is instantaneous?

User avatar
saukstas
Posts: 323
Joined: 26 Mar 2009, 15:24
Location: Vilnius
Contact:

Re: Project: Mazda MX5 Miata + K24 for Time Attack and Hairdressing

Postby saukstas » 12 Sep 2016, 00:38

Šiaip tai tas yra planuose, tik laiko tie planai irgi pasiprašo :) pridėjus tai, kad prie mašinos darbo atsiranda vienokio ar kitokio, pirmiausia darai tuos darbus, be kurių nepavažiuosi, o paskui - kitus.

Visiška teisybė, ratus užsidengsim. Ir winglet'us šonuose turėsim, kad nesūkuriuotų po ratais ar aplink juos.

Siūlus kabint prasmės yra, kai turi kuo pažiūrėt į juos :) dabar jau turiu 240fps video feed, tai kitam sezonui pažiūrėsim.

Dėl baby steps - sakyčiau, kad tai yra labai geras būdas pamatyti, kas veikia, o kas - ne. Gal skamba kaip pasiteisinimas, bet, kaip IT žmogui, man kompiliuot projektą tik kai parašai visą kodą skambėtų nekaip :)
Mazda Miata '99 2.4 - 人馬一体 !
http://dailymiata.blogspot.com

User avatar
saukstas
Posts: 323
Joined: 26 Mar 2009, 15:24
Location: Vilnius
Contact:

Re: Project: Mazda MX5 Miata + K24 for Time Attack and Hairdressing

Postby saukstas » 14 Dec 2017, 02:25

Pagalvojau, kad kodėl ne.

100 - control arms

101 - subframes by Justas Gudavičius

102 - swap package

103 - ugly duckling is alive

104 - terrorizing the chicanes

105 - terrorizing the chicanes

106 - headlights go black

107 - headlights go black

108 - measurements for hood scoop

109 - the city I live in

110 - HEL brake hoses from hell

111 - adjustable sway bar

112 - low clearance - exhaust needs fixing

113 - going slightly beefier

114 - dem lowz

115 - relocating PS rack feeds

116 - relocating PS rack feeds

117 - working on a new wiring

118 - injectors upgrade for E85

119 - ethanol content sensor

120 - my new PS plumbing

121 - tight clearance for the plumbing

122 - Link ECU wiring

123 - making of a splitter

124 - almost ready

125 - straight pipe crazyness going to practical

126 - diff cooler in the makings

127 - diff cooler pump

128 - diff cooler radiator

129 - ball joint fracture

130 - ball joints do not stop me

131 - some customized PS

132 - one more win

133 - winnings are never enough

134 - swapping a gearbox to my customized housing

135 - mechanical problems

136 - interview to a major radio station in country

137 - a slight upgrade

138 - terrorizing chicanes some more

139 - finally chicanes terrorized me

140 - just an ordinary lunch break on track

141 - hacking of the instagram printer

142 - won first place in my class & 2nd in team standings

143 - bought a house with a garage

144 - leveled the floor

145 - painted walls & epoxied floor

146 - moving into the garage

147 - my future hobby workplace

148 - garage is getting better

149 - new block coming in

150 - assembly of the new block

151 - refreshed head

152 - head porting

153 - new engine essentially

154 - there you go - the reason for my high G oil starvation

155 - spare 6speed and bigger brakes for the rear

156 - oil problems fixed

157 - better revs is always better

158 - fresh paint for the interior

159 - old vs new & cut by my own hand

160 - oem subframe modified with 3mm steel

161 - oem subframe modified with 3mm steel

162 - brake cooling solution

163 - his and hers

164 - managed to finish 2nd

165 - some more order in the garage

166 - still dem lowz

167 - daily vs race

168 - trophy wall in my living room

169 - brakes are never enough

170 - spares & spares

171 - going for more camber with elongated ball joints from Bauer Motorsports

172 - yep it was brakes

173 - team is happy for the brakes

174 - I am wet again

175 - and that is why

176 - but weve spent the whole night before to replace a disintegrated clutch with junkyard one

177 - and it wasn't easy

178 - what does miata guy do in Arizona?

179 - guess who's wife made it to a automobile magazine

180 - another attempt at LINKing the miata

181 - offtrack

182 - whoops

183 - at least keep the template

184 - didnt stop me from making into 1st

185 - just a cool photo

186 - another cool photo

187 - why is this shit happening to me

188 - creating more replacements

189 - front areo in the making

190 - gonna be ok

191 - ok

192 - never enough of brakes

193 - bachelor party and guess who's driving

194 - got the rear made the back

195 - making it to the headlines

196 - wow

197 - last ride of the year

198 - some more family mx5 pron

199 - time to move into the garage
Mazda Miata '99 2.4 - 人馬一体 !
http://dailymiata.blogspot.com

User avatar
Airbog
Posts: 1776
Joined: 10 Feb 2005, 21:05
Location: Vilnius

Re: Project: Mazda MX5 Miata + K24 for Time Attack and Hairdressing

Postby Airbog » 14 Dec 2017, 09:40

Geras review. :)

User avatar
saukstas
Posts: 323
Joined: 26 Mar 2009, 15:24
Location: Vilnius
Contact:

Re: Project: Mazda MX5 Miata + K24 for Time Attack and Hairdressing

Postby saukstas » 29 Apr 2019, 10:32

Mazda Miata '99 2.4 - 人馬一体 !
http://dailymiata.blogspot.com

User avatar
saukstas
Posts: 323
Joined: 26 Mar 2009, 15:24
Location: Vilnius
Contact:

Re: Project: Mazda MX5 Miata + K24 for Time Attack and Hairdressing

Postby saukstas » 02 May 2019, 17:38

Truputį ilgesnė versija apie tai, kaip dalykai vietoje nestovi.

Motyvacija

Visuomet, kai laukia koks nors didesnis iššūkis, svarbu rasti motyvacijos ne tik jo imtis, bet ir užbaigti. Kartais motyvacijos užtenka, bet yra dalykų, kurie demotyvuoja. Jei ankstesniais metais motyvacijos trūko, tai šiemet man rankos nekilo dirbti prie automobilio dėl gerokai apšnerkštų dirbtuvių. Kad tik visos bėdos būtų tokios :)

Kaimynui atidaviau savo turėtą didžiulį, sunkų darbastalį. Kadangi iš jo lentynų išimtus daiktus bei visą kitą reikalingą šlamštą kažkur padėti reikia, pasigaminau 8m x 60cm dydžio lentynas palei lubas, ant kurių tilpo visiškai viskas, ką turiu. Berner cheminiai ankeriai puikiai laiko net tokius daiktus, kaip pavarų dėžes. Pasigaminau tris mažesnius darbastalius, kuriuos, esant reikalui, galiu sustatyti vieną šalia kito. Persidažiau grindis balta epoksidine derva.

Rezultatas - šviesios dirbtuvės, kuriose pagaliau vėl tapo malonu leisti laiką.


2019 sezonas

Ar trūksta arklio galių? Man atsakymas buvo aiškus. Norint tapti konkurencingu kovoje dėl podiumo 2019 metais, žiemą turėjo įvykti keletas pokyčiu po automobilio kapotu. Planavau naudoti kokius nors rimtesnius paskirstymo velenėlius bei įsiurbimo kolektorių, taip pat - pereiti prie e85 kuro.

Bėda ta, kad pokyčiai vyko ir techniniame reglamente. Minimalus automobilio su vairuotoju svoris kilo nuo 1150 kg, kuriam jau turėjau naudoti apie 10 kg. balasto, iki 1080 kg. Atrodytų, argi čia didelis skirtumas? Bet toks svoris jau nebūtų leidęs man nuo lyderių atsilikti tik sekunde ant šlapios dangos. Vadinasi, aš prarandu savo mažo svorio pranašumą, ir jį kompensuoti teks arklio galiomis, kurių net ir su rimtais velenėliai pritrūksiu.

Visa laimė, kad reglamento keitimo metu buvau Jungtinėse Valstijose. Tai buvo puiki proga papildyti mano užsakymą kaltiena - Saenz švaistikliais bei Wiseco 13.7 CR 87.5 (+0.5mm) stūmokliais. Dar labiau pasisekė, kad tuo metu Drag Cartel vykdė išpardavimus. Galiu tik pavydėti amerikiečiams - antradienį vakare užsakius daiktus, penktadienį juos jau turėjau rankose. Parsivežiau visą lagaminą įdomių žaislų.

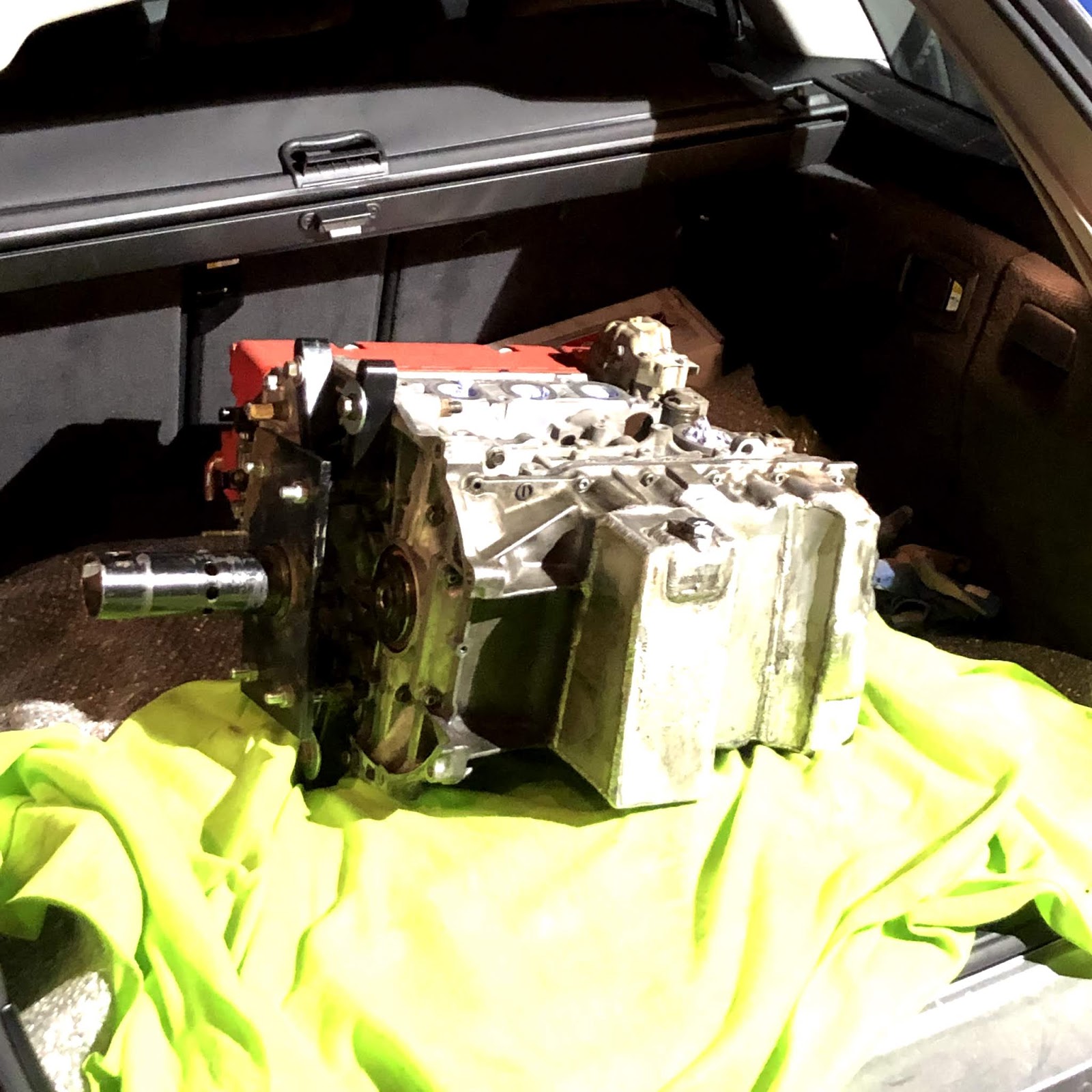

Juos visus reikėjo sudėti į variklį, kurį surinkome naujomis dalimis vos prieš kiek daugiau, nei metus. Tačiau prisiminiau, kad patį variklį pirkau aklai, išardytą dalimis dėžėse, už €300 gaudamas, iš esmės, 235 arklio galias, kas buvo net labai geras sprendimas. Dėžėse buvo daugiau, nei vieno variklio dalys. Ką galiu panaudoti, ko trūksta? Nuėjęs į savo sandėlį kokias 15 minučių žiūrėjau į lentynas, kol suskaičiavau - iš jų turinio išeina dar vienas variklis.

Turėti atsarginį variklį yra gerai.

Bloką gręžėme, nes 87.5mm išmatavimas yra oversize, o taip pat senasis blokas buvo gerokai padėvėtas. Galvą šįkart naudojau standartinę K20Z3, nes norėjau kuo mažiau ardyti gerai važiuojantį motorą, o taip pat - pasitikrinti hipotezę dėl senojo variklio polinkio detonuoti aukštomis apsukomis. Viską į krūvą surinko Gytis, dviese įkrovėme variklį į mano bagažinę ir parsivežiau jį namo.


Kol variklis buvo renkamas, pasikeičiau pavarų dėžę - senosios sinchronizatoriai jau prašėsi atnaujinimo. Gerai yra turėt prikaupus retesnių dalių, ką?
Keičiant dėžę taip pat reikia ir pakeisti jos priekį, nes juk dėžė turi veikti su K serijos varikliu, ir tam reikalingas modifikuotas jos varpas.

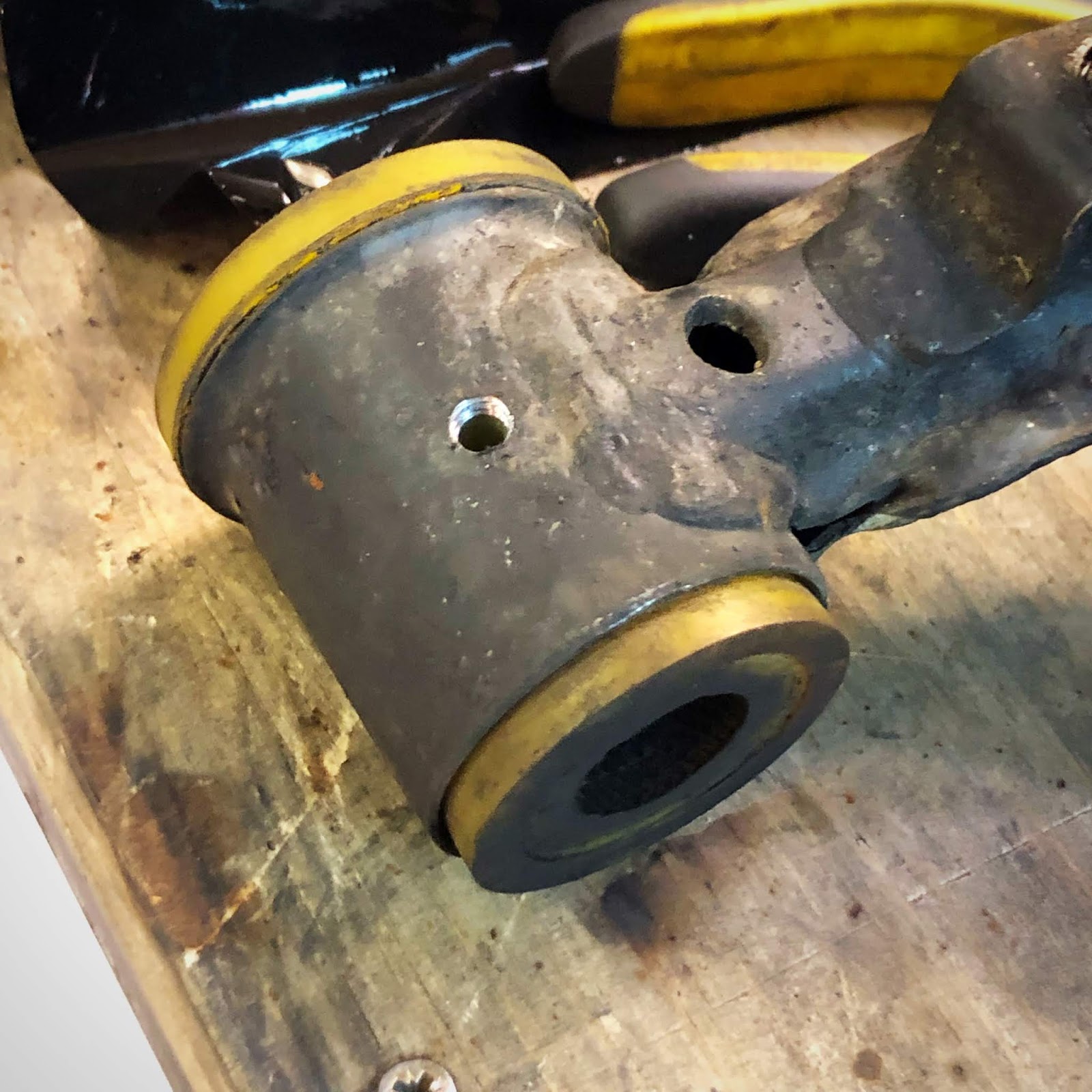

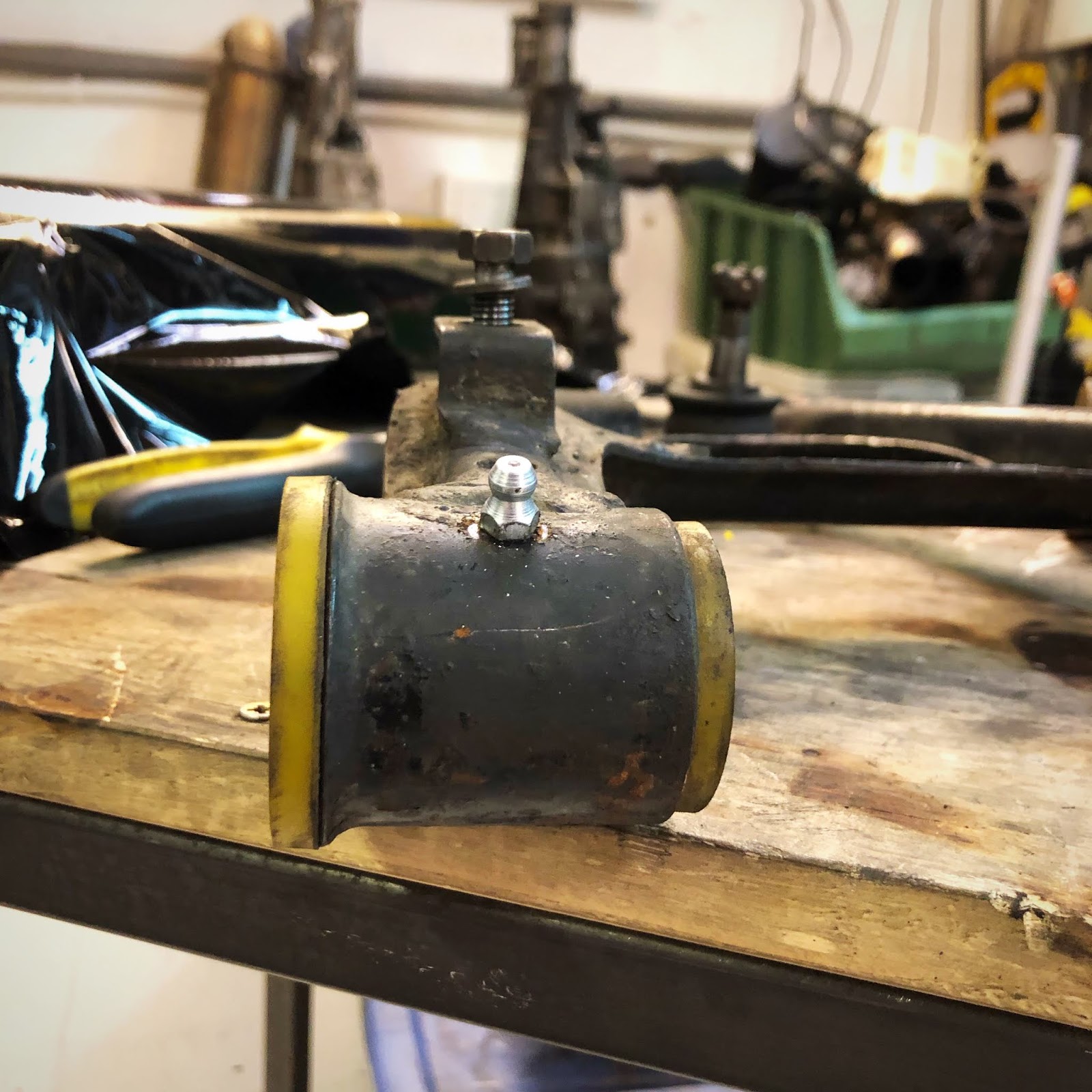

Taipogi pasinaudojau proga ir iš naujo sutepiau poliuretanines įvores bei pasigaminau jų tepimo nenuėmus važiuoklės nuo mašinos taškus.





Lenktynių sezono pranašas - pavasariško oro rytas. Tokiu oru negalima valgyti pusryčių namie :) Tad pasistiprinu pernai paties sukonstruotoje terasoje ir kimbu į darbus.


Variklį užbaigiau rinkti jau savo dirbtuvėse - patogu, kai nuo svetainės sofos iki dirbtuvių yra 4 metrai. Sunkiausia buvo uždėti orkaitėje šildytą superdamperį bei nesugadinti tepalo slėgio daviklio sriegio, nes jį sugadinau. Dar pora vakarų ir variklis jau buvo savo vietoje. Kad ta vieta būtų patogesnė, truputį perdariau vieną iš variklio kronšteinų, pakeldamas variklį keletu milimetrų aukštyn, kad nesiremtų į vairo kolonėlę.


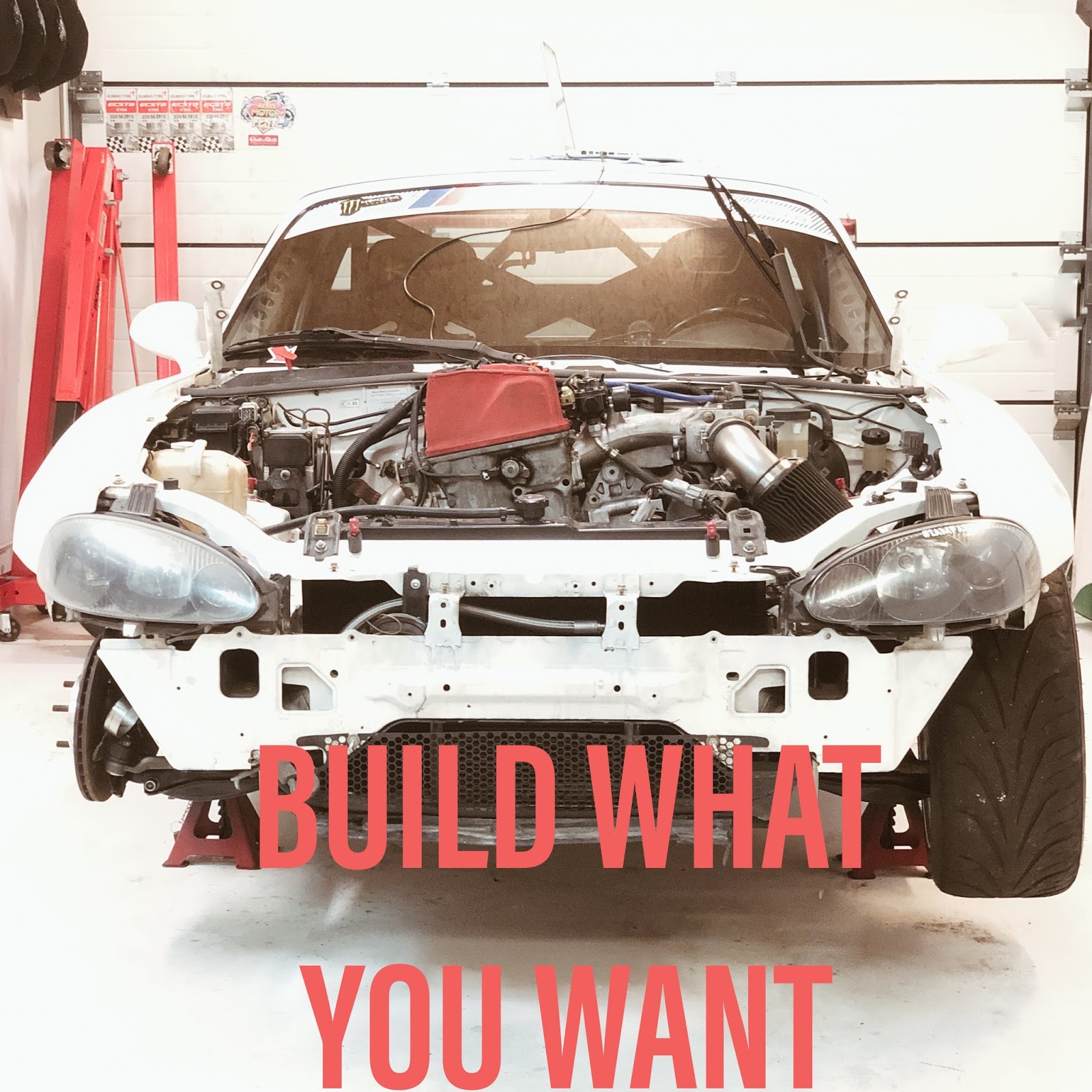

Čia ir prasidėjo.

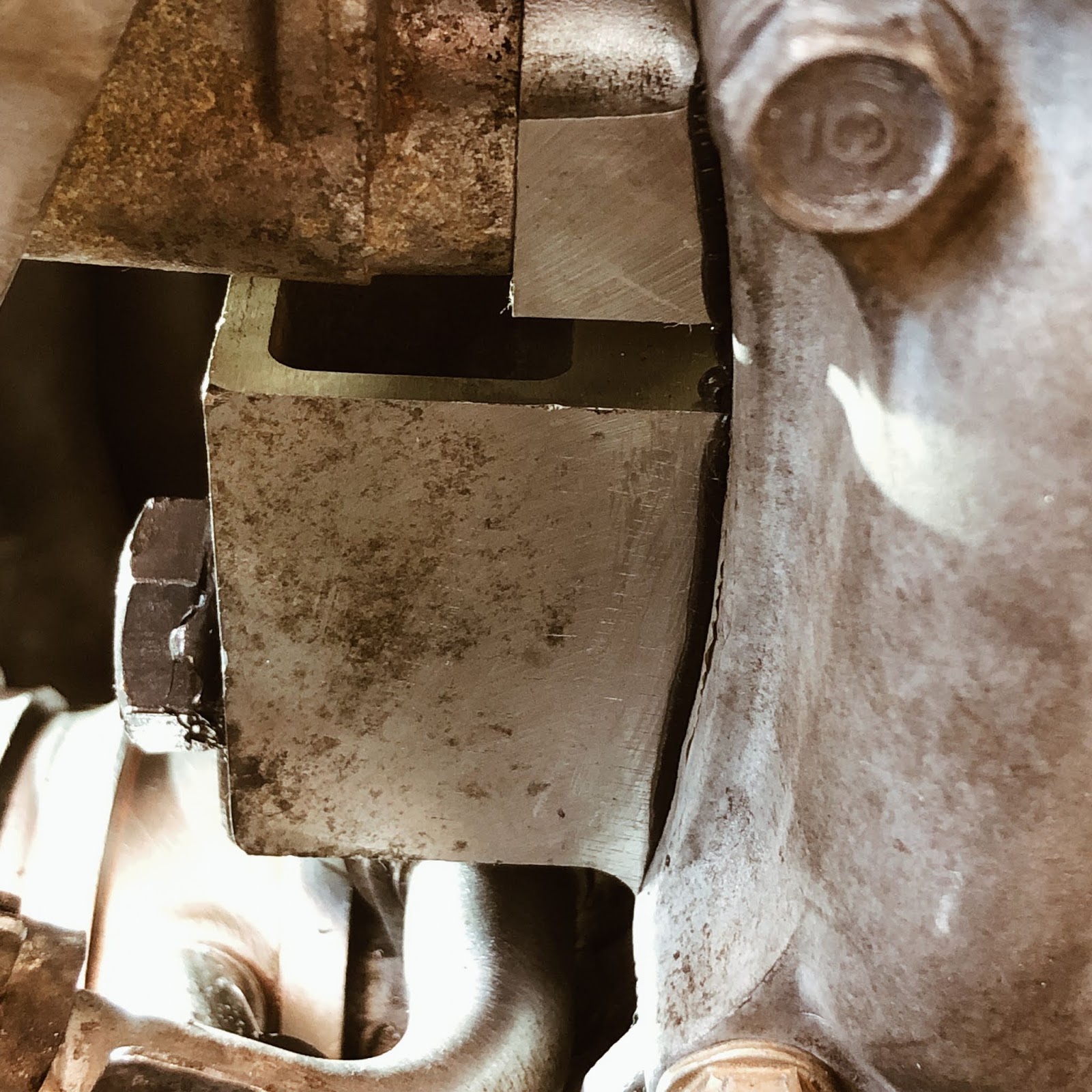

Iš pradžių pastebėjau, kad tepalo slėgio daviklio sriegis - sugadintas ir praleidžia alyvą. Daviklis yra naudojamas tik gamykliniame Honda ECU apsaugai nuo žemo alyvos slėgio. Man ši funkcija nėra reikalinga, nes naudosiu Link G4+ ECU ir ten norėsiu sutaupyti įvesčių. Teks pataisyti taip:



Visa tai būtų nieko, tačiau kartais užkūrus garsas būdavo normalus, o kartais - kažkoks keistas, tarytum kokio draginio automobilio. Dar mane ir draugus nejaukiai nuteikė skardus metalinis tauškėjimas. Istorijas galima pasakoti ilgas, bet aš pasistengsiu trumpai.

Sureguliavome vožtuvų tarpelius ir metalinis tauškėjimas dingo. Matyt, naujų velenėlių efektas.
Prieš sutartą dyno stendo dieną nusprendžiau dėl visa ko dar sykį į tarpelius pažiūrėti. Nustačius variklį į TDC paaiškėjo, kad ten - iki pagal TDC priklausančios pozicijos velenėliams trūksta kokių 10º.


Grandinė sukant variklį smarkiai šokinėjo ant velenėlių dantračių - gal peršoko per dantį? Uždėjau ilgesnį viršutinį gradinės laikiklį - kad jei ir linkusi bus šokinėti, toli nepabėgtų. Pamėginau iš naujo uždėti grandinę nenuimdamas jos dangtelio - iš keleto bandymų vienas buvo truputį arčiau teisybės. Surinkau viską, pamėginau užkurti ir gavau tokio backfire, kad nubėgau žiūrėt, ar viskas yra vietoj.

Ne, ne viskas vietoje. Po varikliu kaupiasi alyvos bala. Siųsdamas save už kvailumą toli toli, imuosi ardymo. Po vožtuvų dangteliu viskas tvarkoje.

Atšaukiu dyno sesiją ir imuosi normalaus ardymo. Nuėmęs grandinės įtempėją pastebiu, kad jis nebeveikia - galima laisvai suspausti pirštais ir tą darant girdisi nekokie garsai jo viduje. Įdomus signalas.

Nuimu grandinę ir prisimenu, kad turiu kitą - reikia palyginti.

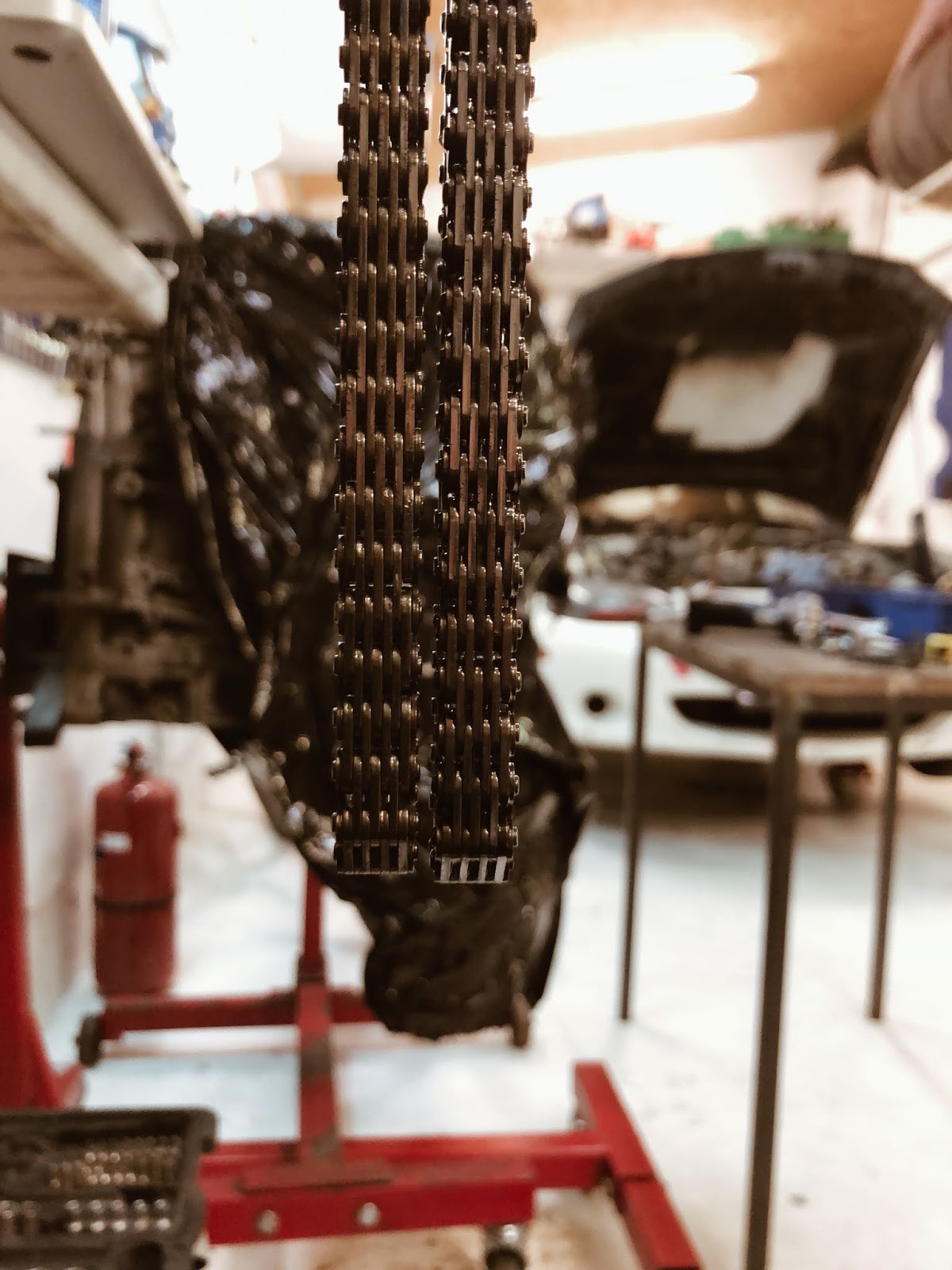

Hm. Ant variklio buvo gerokai ilgesnė. Keičiam! Internetai sako, kad OEM įtempėjai ilgai negyvena su tokiais, kaip mano, velenėliais. Tad užsakytas ir greitai iš JAV parkeliavo InlinePRO lenktyninis grandinės įtempėjas.


Viską sumontavus velenėlių pozicijos rezultatas - kur kas geresnis.


Čia taip pat suradau, iš kur atsirado alyvos bala po varikliu. Pamenat, rašiau apie ilgesnį viršutinį grandinės laikiklį? Tai va, jis yra per ilgas ir mano vožtuvų dangteliui neleidžia prisispausti... Bet gerai, kad turėjau šią problemą - dėl jos aptikau, kur buvo bėda su variklio timing'u.

Apsidovanojam save už pagaliau gerai padarytą darbą.


Sukalibruojam variklio aušinimo skysčio daviklį.

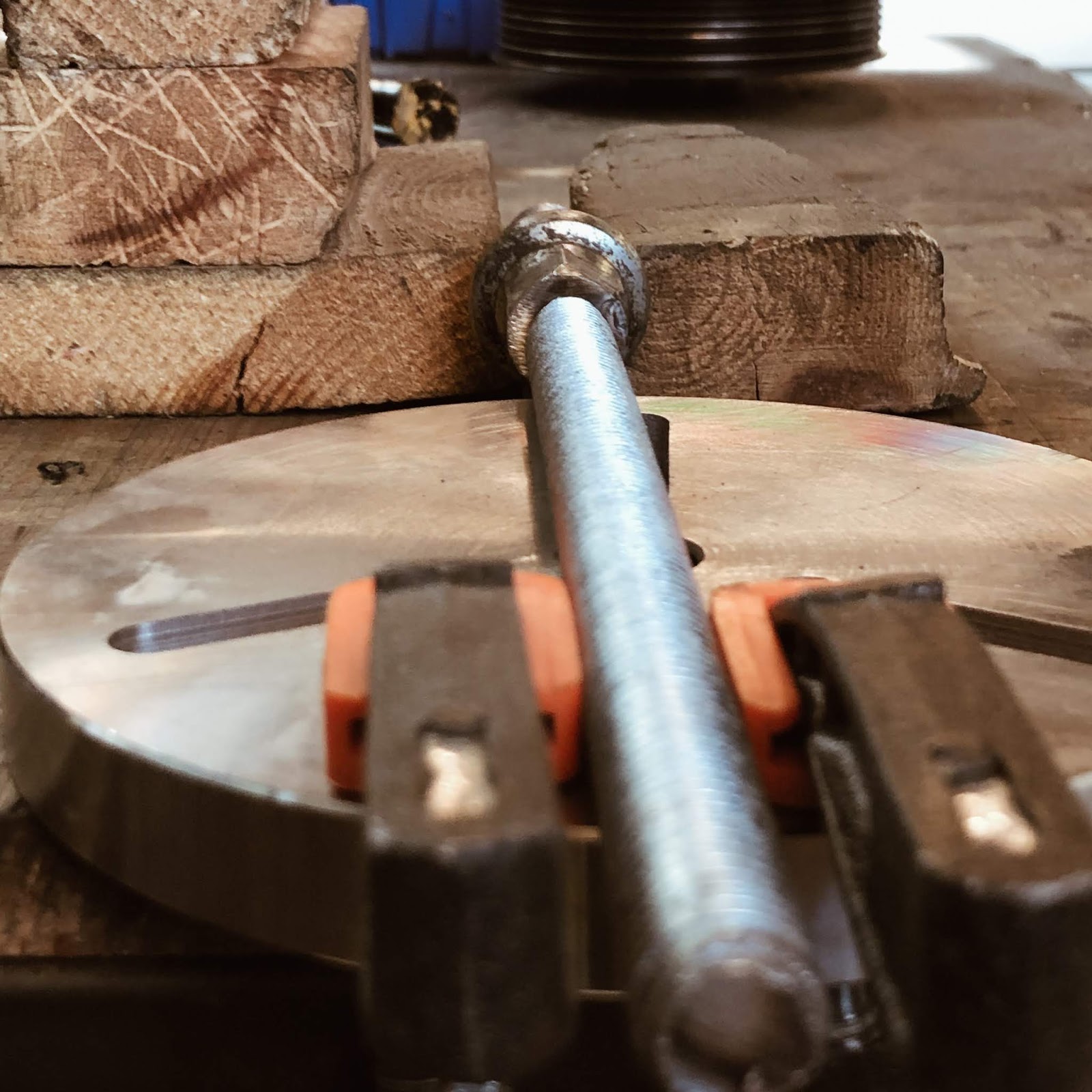

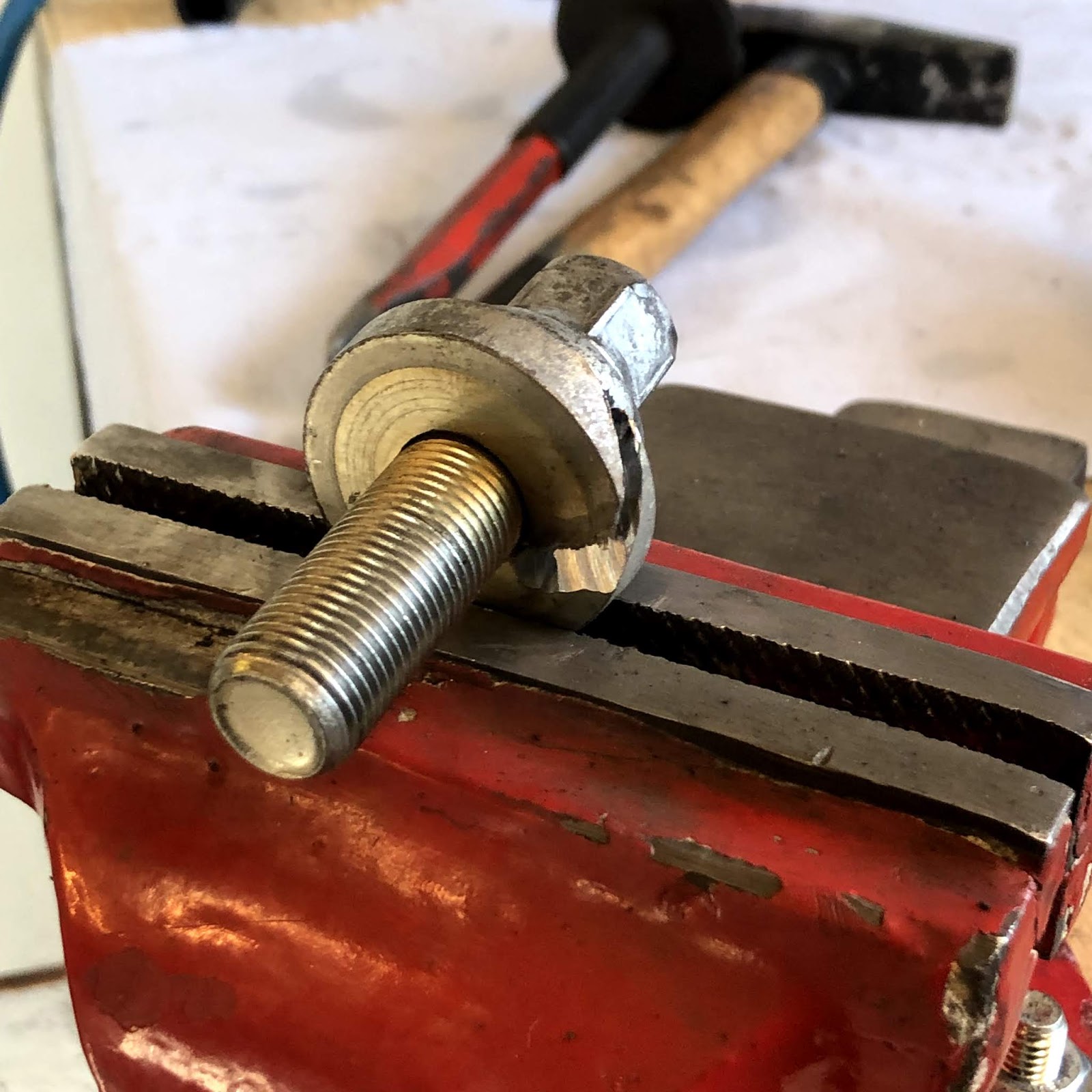

Uždedam ATI superdamper'į. Jis sukonstruotas taip, kad būtų siauresnis už alkūninio veleno priekį! Ši procedūra reikalauja specialaus įrankio, kurį pasigaminam suvirindami tvirtinimo strypą su alkūninio veleno škyvo varžtu. Kas buvo 2 valandų darbas, tapo 5 minučių malonumu.





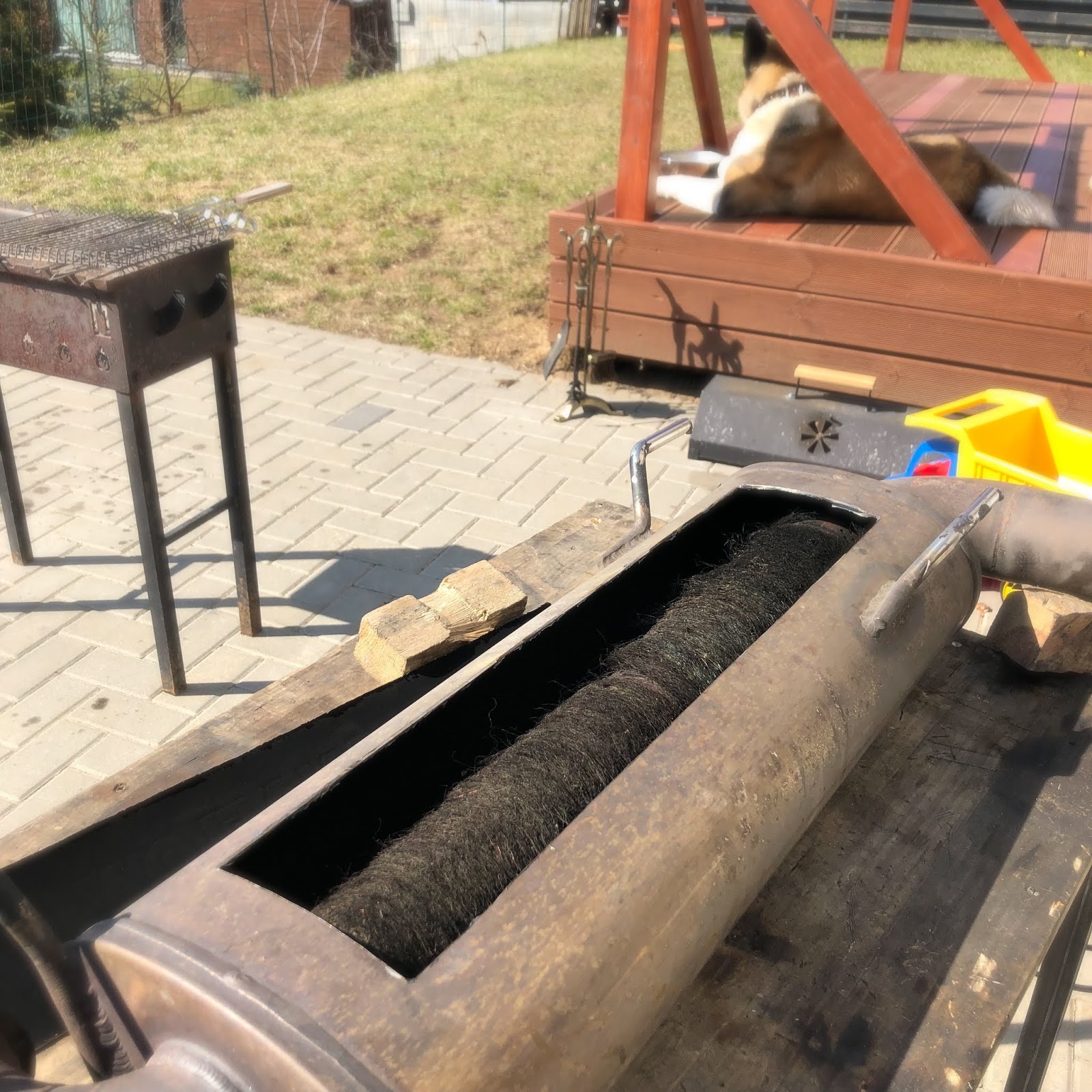

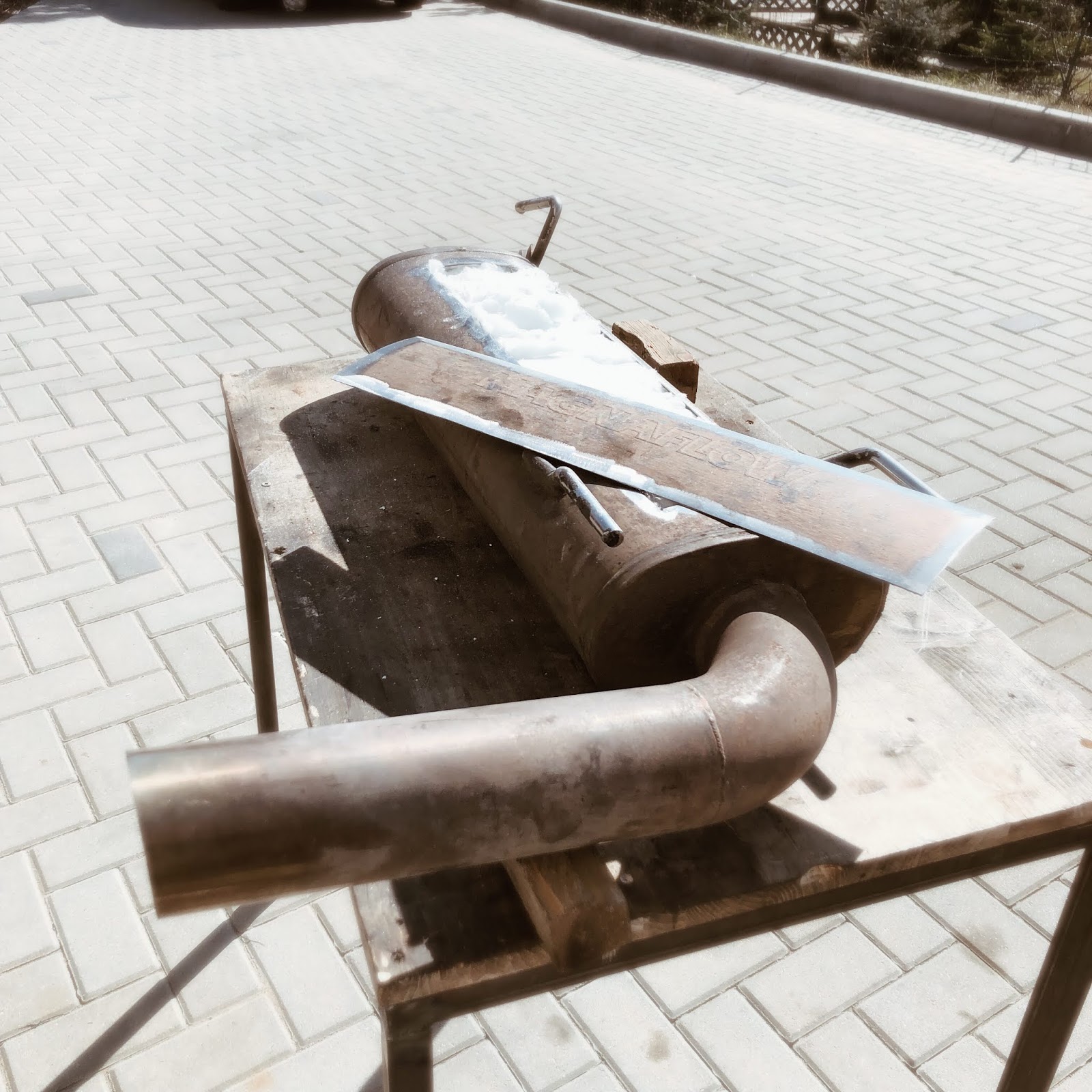

Girdėjot apie Honda garsą? Taip, ir aš girdėjau. Reikia kažką daryti :)





Taigi, rezultatas - 280 Hp, 260 Nm ir labai graži greivė su 90%+ maksimalaus sukimo momento nuo 2700 iki 8000 apsukų, dėl ko maksimalūs arkliai yra ties lygiai 8000.
Kodėl 8000? Nes nebeužtenka 550cc purkštukų. Šiaip tai bus 8500.

https://www.youtube.com/watch?v=TXOAZu-CmI4

Taip pat, nors velenai bei stūmokliai ir leidžia sukti VTC iki 34º, ir aš turiu 25º bei 50º VTC aktuatorius, nusprendžiau nepatikėti sėkmės elektronikai bei susidėti 25º VTC. To neužtenka - maksimalus pasukimas išlaikomas iki pat 8000. Mažų mažiausia ką galima išlošti - dar bent 5, o gal ir 10 Ag viršutiniame apsukų ruožo trečdalyje.

Tam pasitelksime CNC frezavimą ir pamodifikuosime iš Cat'o dovanų gautą aktuatorių:
